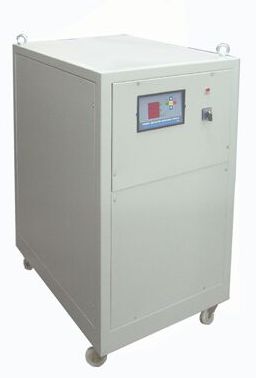

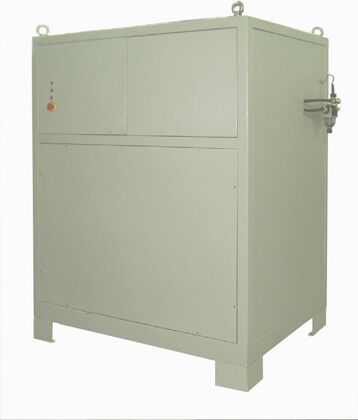

Galvano Redresörler ; iletken ve yalıtkan
malzemelerin yüzeylerinin kaplamasında kullanılan Kaplama
Redresörü de denilen elektronik cihazlardır.
Trifaze 380 VAC giriş gerilimi ile çalışan AC/DC
Galvano Redresör modelleri; 2 VDC ile 100 VDC çıkış
gerilimlerinde ve 100A. ile 50kA. çıkış akım değerlerinde üretilebilmektedir.
AC/DC Galvano Redresör sistemlerinde çıkış
akımı son derece düzgündür. Bu yüzden yapılan kaplama işleminde
malzeme üzerindeki kaplama dağılımı daha orantılı olmakta,
kesintisiz akımdan dolayı daha sık doku elde edilmektedir. Bu
durum parçaların tuz testi vb. gibi dayanıklılık testinden daha
iyi sonuçlar almasını sağlar...
|
|
|
|
Galvano Redresör Genel Özellikleri |
AC/DC Galvano Redresörlerin en temel fonksiyonu ayarlanan akım ve
gerilim değerlerinde, bağlı bulunduğu banyoya sabit akım sağlamaktır. Kullanıcı tarafından tanımlanan
süre parametresine göre işlem sonunda
otomatik olarak durur veya süresiz olarak çalıştırılabilir. Süre
parametresi olarak zaman veya Ah değeri verilebilir. Zaman verilmişse, verilen süre
sonunda işlem tamamlanır. Ah verilmişse, havuza uygulanan ampersaat değerinin ayarlanan değere
gelmesi beklenir. Eşitlendiğinde işlem durur.
Cihazlar Pulse – Base yöntemi ile banyoya,
darbeli akım uygulayabilir. Bu yöntemde banyoya kısa zaman aralıklarında normal ve arttırılmış olarak iki
farklı akım değeri uygulanır. Örneğin banyonun normal akımı 1000Amper
ise banyoya çalışma süresi boyunca 1000 ve 1500Amper olarak iki farklı akım
değeri uygulanır. Normalde 1000A.’in üzerinde sabit bir akım uygulandığında kaplamada
yanmalar oluşmaktadır. Oysa ki darbeli akımda bu yanma reaksiyonu gerçekleşmeden akım
normale döner.
Ortalamada uygulanan akım fazla olduğu için aynı kaplama kalınlığı daha kısa
sürede elde edilir. Bu çalışmanın diğer
bir faydası da kaplamanın parçalarda ulaşmadığı noktalara da
ulaştırılmasıdır. Köşe noktalar, Kaynak
noktaları, boru içleri, girintiler vb. form sorunları bu
yöntemle aşılır. Akım darbelerinin miktar ve
süreleri kullanıcı tarafından ayarlanabilir.
Cihazlarda bulunan sıcaklık ölçüm özelliği ile
banyo sıcaklığı ölçülebilmektedir. Böylece sıcaklığın izlenmesinin yanında, sıcaklık değişimine
bağlı olarak akım otomatik olarak arttırılabilir veya azaltılabilir. Kritik değerlerde alarm verilmesi veya
işlemin durdurulması da mümkündür.
Tristör kontrollü Galvano Redresör modellerimiz,
sahip oldukları teknolojik özellikler ve enerji yönetim
özellikleri ile hemen her türlü prosese uygun yapıdadır. Normal
proseslerde 300 Hz Redresörler, Düşük Ripple ve düzgün doğru
akım gerektiren işlemlerde ise 600 Hz. Galvano Redresör
modelleri tercih edilmeilidir.
|
|
|
|
Galvano Redresör Teknik Özellikleri
|
|
|
300 Hz. 6 PULSE
I 600 Hz. 12 PULSE |
|
|
|
Giriş Voltajı |
220 VAC Monofaze veya 380 VAC Trifaze |
|
Giriş Frekansı |
50 Hz |
|
Çalışma |
Manuel / Otomatik |
|
Kontrol |
Mikroişlemcili Kontrol Sistemi |
|
|
|
|
Çıkış Voltajı |
Standart 5 - 10 - 15 - 20 - 25 VDC
Özel üretim 600 VDC ye kadar |
|
Çıkış Akımı |
1A. ile 50kA. akım aralığında üretilebilir. |
|
Güç Kontrolü |
Modül Tristör 6 Pulse /
Modül Tristör 12 Pulse |
Ripple Faktörü
(Tam Yükte) |
% 5-7 / % 1-3 |
|
Ölçüm |
True RMS Akım - Gerilim Ölçümü |
|
Göstergeler |
Led Lambalar, LCD Ekran, Akım,
Ah, Gerilim, Süre, Mesaj Görüntüleme, Türkçe / İngilizce dil
seçimi |
|
Start / Stop |
Panel üzerinde butonlar / Harici ON-OFF / Otomasyon |
|
Polarite Değiştirme |
Otomatik 50 kA e kadar /
Manuel 5 kA e kadar. |
|
Çıkış Kontrolü |
0 - %100 arasında Akım - Gerilim Kontrolü
|
|
|
|
Proses Süresi |
Tam Yükte 7/24 (Bakım işlemleri dışında) |
|
Pulse-Base Kontrolü |
Standart |
|
Soğutma |
Hava, Su, Yağ, Karma |
Kabin
(Hava, Su soğutma) |
Modüler Montajlı, Fırın Boyalı, Ayaklı veya Tekerlekli Çelik Kasa |
|
Kazan (Yağ, Yağ+Su) |
Dalga Duvarlı, Kumlanmış, Fosfatlanmış, İç ve Dış Boyalı, Tekerlekli 1.2mm Saç Kazan |
|
Montaj |
Standartlara Uygun, Modüler Sistem |
|
Transformatör |
Yüksek Verimli, TSE Belgeli Transformatör |
|
Program Özellikleri |
|
|
Programlı Çalışma |
Standart 10 Program; Opsiyon: 100
Program Tek veya çok adımlı |
|
Ah Sayacı |
Proses ve Total Ah Sayacı, Ayarlanan değerde dozajlama bilgisi, Program içinden AmperDakika veya AmperSaniye
seçebilme |
Detaylı ve güncel Galvano
Redresör Teknik özellikleri için mutlaka firmamıza başvurunuz...
Tel : 0-212-320 20 07 Pbx
|
|
Galvano Redresör
Çalışma Şekli
|
|
AC/DCGalvano Redresörleri
dizayn ederken kullanım kolaylığını
ve sistem uyumluluğunu en üst düzeyde tutar ve alınan bir cihazın uzun vadeli olarak
kullanılabilmesini garanti eder. Bu noktadan hareketle cihazların çalışmasında hem
manuel hem de otomatik çalışmayı sisteme entegre etmiştir. Manuel çalışma
için cihazın üzerindeki operatör paneli veya uzaktan kumanda
operatör paneli kullanılabilmektedir. Her iki panelden de kullanıcı cihazla ilgili tüm ayarlamaları
yapabilir. Cihazın bulunduğu konum kullanıcı için ters bir noktada ise uzaktan kumanda sistemiyle
operatör paneli 1 km uzaklığa kadar istenen herhangi bir konuma monte edilebilir. Kullanıcı panelden
ayarladığı değerlerle cihazı çalıştırabilir veya durdurabilir, çalışma anında panel üzerinden
çıkış akım ve gerilim değerinde arttırma veya azaltma yapabilir.
Otomatik çalışma için ise
cihazlar birçok olanak sunmaktadır. Otomatik çalışmada
cihazlarındenetimi tesisteki otomasyon
sistemi tarafından yapılır. Ana sistemin özelliğine göre cihazı
sadece tek röle kontağı ile On/Off kontrolü şeklinde çalıştırabilir veya elektronik
haberleşme kanalıyla banyoya giren parça miktarına göre gerekli olan akım – gerilim
değerlerini cihaza gönderebilir. Cihaz da gelen bilgiye göre sistemin istediği kadar çalışabilir. Otomasyon
uyumluluk seçenekleri teknik özellikler bölümünde açıklanmıştır.
Manuel veya otomatik olarak
cihaz işleme başlatıldığında, programda tanımlanan prosese göre banyoya akım uygulanır. Eğer bir rampa tanımlanmış ise
cihaz çıkış gerilimini rampaya uygun olarak arttırır ve tam zamanında istenen değere ulaşır. Normal
bir çalışma tanımlanmışsa, çıkış akımı belirli bir çıkış rampasıyla arttırılarak
uygulanır(Soft Start).Böylece
redresörün bağlı bulunduğu şebekede
ani dalgalanmalar oluşmaz.
Gereksinim durumunda soft start özelliği
iptal edilerek cihazın yüksek bir akımla başlaması sağlanabilir.
İşlem
devam ederken havuz kimyasından veya yük değişiminden dolayı
akım gerilim değerlerinde bir değişim olursa cihaz otomatik olarak çıkış akım / gerilim değerini programda ayarlanan
değere getirir. Aynı şekilde kullanıcı
çalışma anında manuel olarak değerlere
müdahale edebilir. Cihaz programı
geçen süreyi ve uygulanan Ah değerini otomatik olarak
hesaplar ve hafızasına kaydeder.
Programda seçilen süre değişkenine göre ( Zaman veya Ampersaat) işlem sonu
belirlenir.
Programda zaman göre çalışma
seçilmişse (Timer) operatör paneli ayarlanan süreden geriye doğru zamanı sayacak ve süre sıfıra düştüğünde işlem sona
erecektir. Ampersaat seçilmişse panelde geçerli proseste uygulanan ampersaat değeri görüntülenecek,
geçerli değer tanımlanan değere ulaştığında ise işlem tamamlanacaktır. İşlem sonunda, panel
ekranında ve uyarı röleleri ile kullanıcı bilgilendirilecektir.
|
